10 кВ, 35 кВ, 110 кВ Шилэн кабельтай аянгын трос

10 kV, 35 kV, 110 kV - OPGW Шилэн кабельтай аянгын трос

## Ерөнхий мэдээлэл

Аянгын тросоор хамгаалагдаж газардуулагдсан цахилгаан холбооны шилэн кабель юм.

ZTT OPGW 20-111797_8.2

Шилэн кабелийн төрөл: OPGW-24G652-1C-34 [44.5;6.2]

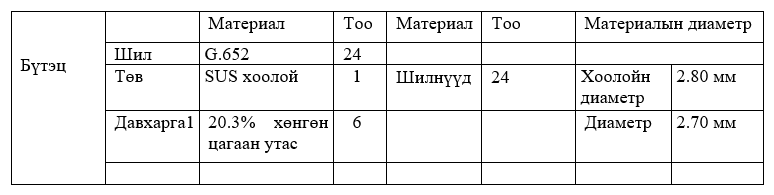

КАБЕЛИЙН БҮТЭЦ ЗУРАГ

Хөндлөн огтлол:



Техникийн шаардлага:

## Зураг

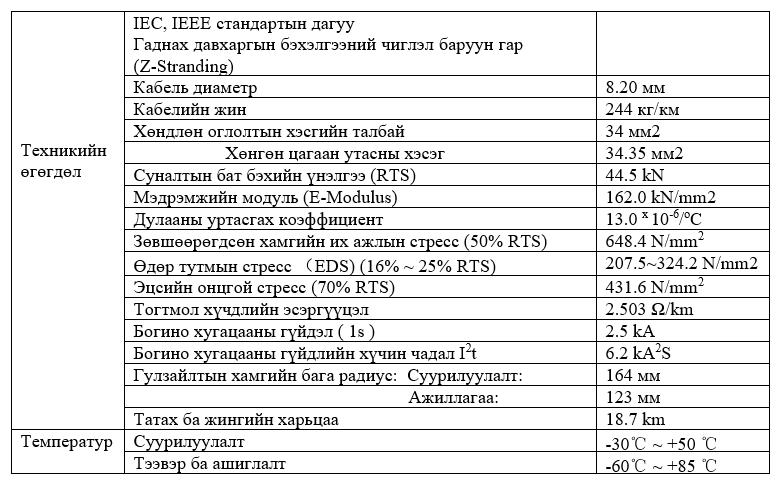

## Техникийн үзүүлэлт

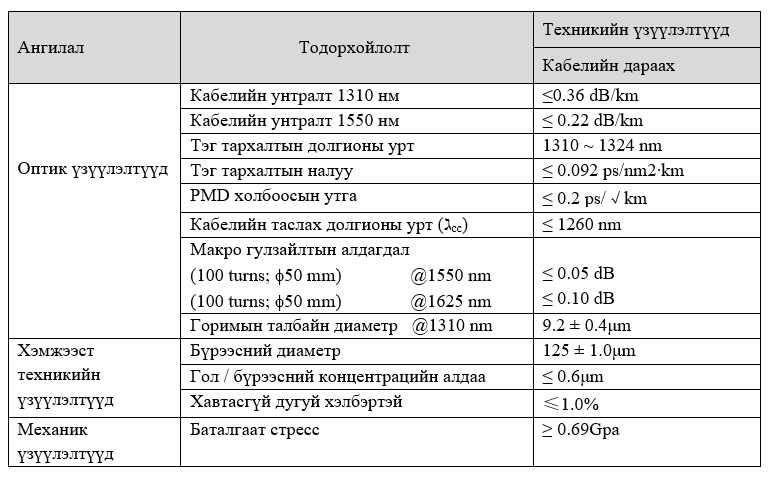

OPGW-24G652-1C-34 [44.5;6.2] Шилэн кабелийн техникийн үзүүлэлт

Оптик шил нь өндөр цэвэр цахиурын болон германийн хольцтой цахиураас бүрддэг. Хэт ягаан туяаны акрилат материалыг шилэн бүрээс дээр оптик шилэн анхан шатны хамгаалалтын бүрхүүл болгон ашигладаг. Оптик шилэн кабелийн нарийвчилсан өгөгдлийг дараах хүснэгтэд үзүүлэв. Оптик шил нь тусгай ээрсэн төхөөрөмжийг ашиглан PMD-ийн утгыг амжилттай хянаж, кабельд тогтвортой байлгах   боломжтой эсэхийг баталгаажуулдаг.

## Зураг

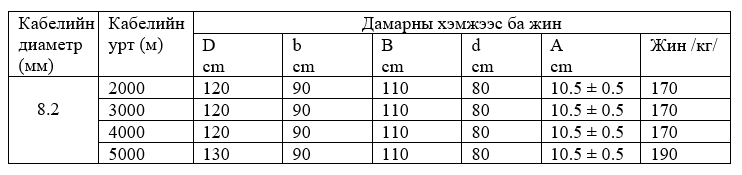

## Дамар

OPGW-ийг модон эсвэл төмөр-модон дамарт орооно. OPGW-ийн хоёр үзүүрийг дамарт найдвартай бэхэлж, модоор   битүүмжилнэ. Хэрэглэгчийн шаардлагын дагуу шаардагдах тэмдэглэгээг дамарны гадна талд цаг агаарын таагүй нөцхөлд   тэсвэртэй материал дээр бичиж хадна.

## Зураг
