220 кВ LVB-245 маркийн тосон дүүргэлттэй Гүйдлийн трансформатор

220 кV Oil Immersed Inverted Current Transformer LVB-245

## Ерөнхий мэдээлэл

Хүчний цахилгаан хэлхээний хувьсах гүйдлийг хэмжих хэрэгслийн тогтоогдсон хэмжээнд хүртэл бууруулах зориулалттай хэмжүүрийн трансформаторыг гүйдлийн трансформатор гэнэ.

Гүйдлийн трансформаторыг өндөр хүчдэлийн хувьсах гүйдлийн хэлхээнд амперметр ба ваттметрийн угсраа холбогдсон ороомог, тоолуур зэргийн хэмжих багаж болон РХА-ын тоноглолыг холбоход хэрэглэнэ.

## Техникийн шаардлага

- **Суурилуулах газар:** Гадаа - **Далайн түвшнээс дээш:** ≤ 1350 м - **Орчны температур:** -45°С - +45°С - **Газар хөдлөлтийн зэрэг:** 7-8 балл - **Бохирдлын зэрэг:** IV - **Салхины хурд:** 35 м/сек - **Харьцангуй чийгшил:** ≥ 80 % - **Тусгаарлагын материал:** Шаазан, тосон - **Мөсжилтийн зэрэг:** 10 мм

## Техникийн үзүүлэлт

- **Оноосон хүчдэл:** 252 кВ - **Оноосон гүйдэл:** 4000 A - **Богино залгааны тасрах гүйдэл:** 63 кА - **Богино залгааны тэсвэрлэх хамгийн их гүйдэл:** 125 кА - **Богино залгааны үргэлжлэх хугацаа:** 3 сек - **Тусгаарлагын үйлдвэрлэлийн давтамжтай хүчдэл даах чадвар:** 460 кВ - **Тусгаарлагын аянгын хүчдэлийн импульс даах чадвар:** 1050 кВ - **Зөвшөөрөгдөх механик ачаалал /статик/:** 4000 N - **Зөвшөөрөгдөх механик ачаалал /динамик/:** 6000 N - **Жин:** 500 – 800 кг

## Давуу тал

- Тосон дүүргэлттэй, цаасан тусгаарлагчтай - Хамгаалалтын функцуудтай - Автоматжуулсан системтэй - Өндөр хүчин чадалтай - Үйл ажиллагааны аюулгүй байдлыг хангасан - Бат бөх хийцтэй - Байгаль цаг уурын эрс тэс нөхцөлд ашиглахад тэсвэртэй - Бага хэмжээтэй, хөнгөн жинтэй - Засвар үйлчилгээ хийхэд хялбар

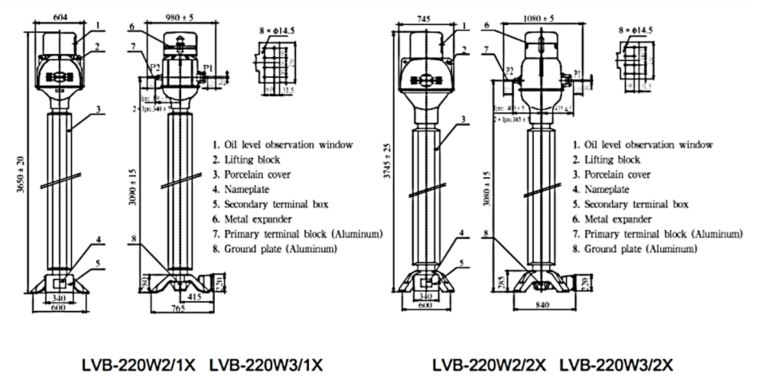

## Зураг
