220 кВ ZF28А-252 маркийн Хийн тусгаарлагат Хуваарилах байгууламж

ZF28А-252 TYPE SF6 GAS INSULATED SWITCHGEAR

## Ерөнхий мэдээлэл

Хийн тусгаарлагат өндөр хүчдэлийн хуваарилах байгууламж (GIS) нь хязгаарлагдмал орчинд аюулгүй ажиллуулах боломжтой таслуур, хуурай салгуур зэрэг тоноглолуудаас бүрдсэн авсаархан металл хайрцаганд битүүмжлэгдсэн хуваарилах байгууламж юм. GIS нь орон зай хязгаарлагдмал, жишээлбэл, дэд станцын өргөтгөх талбай бага үед, хотын нягтшил ихтэй бүсэд байрлах барилга байгууламж, подвал, дээвэр дээр, далайн хөлөг онгоцны тавцан, үйлдвэрийн байр, усан цахилгаан станцад ашиглагддаг.

220 кВ ZF28А-252 төрлийн GIS нь ижил хэмжээтэй фланц холбоосоор холбогдох стандарт модулиудаас бүрдэх бөгөөд модулуудыг сонгохдоозураг төсөл техникийн шаардлагын дагуу ямар ч схемийг зохион байгуулах боломжтой. Энэ нь орон зайг хэмнэж, техникийн шаардлагад нийцдэг.

## Техникийн шаардлага

- **Суурилуулалтын нөхцөл:** Дотор/Гадаа - **Орчны температур:** -40°С - +55°С - **Далайн түвшнээс дээш:** ≤ 1350 м - **Нарны эрчим:** 1000 Вт/м2; - **Бохирдлын зэрэг:** III / IY - **Мөсжилтийн зузаан:** 10/20 мм - **Салхины хурд:** ≤ 700 Па буюу 34 м/с - **Өдөр тутмын харьцангуй чийгшил:** ≦ 95 % - **Сарын харьцангуй чийгшил:** ≦ 90 % - **Газар хөдлөлтийн зэрэг:** 9 магнитуд

## Техникийн үзүүлэлт

- **Оноосон хүчдэл:** 252кВ - **Оноосон давтамж:** 50 Гц / 60 Гц - **Оноосон гүйдэл:** 4 000 A - **Богино залгааны тасрах гүйдэл:** 50 кА - **Богино залгааны гүйдлийг тэсвэрлэх хугацаа:** 4 сек - **Богино залгааны тэсвэрлэх гүйдэл:** 125 кА

**1 минутад тэсвэрлэх хүчдэл:** - **фазын хооронд:** 460 кВ - **нээлттэй контактын хооронд:** (460 + 145) кВ; - **Аянгын импульсийн тэсвэрлэх хүчдэл:**    (1.2 / 50μs): - **фаз хооронд:** 1050 кВ - **нээлттэй контактуудын хооронд:** (1050 + 206) кВ;

**SF6 (20°С) байх үед:** - **Таслуурын оноосон даралт:** 0.62 MPa - **Таслуурын дохиоллын даралт:** 0.58 MPa - **Таслуурын түгжигдэх даралт:** 0.53 MPa - **Анхны дохиоллын даралт:** 0.53 MPa - **Xоёрдогч дохиоллын даралт:** 0.50 MPa - **Давтамж тэсвэрлэх хүчдэл:** 5 pC, тусгаарлагч - 3 pC - **Богино залгааны тасрах хугацаа:** 2 удаа - **Механик тэсвэр:** Таслуур - 10000 удаа, гүйдэл - 5000 удаа

**SF6 чийг агууламж:** - **таслуур ашиглалтанд оруулахад:** 150 L/L - **таслуур ажиллуулахад:** ≤ 250 L/L - SF6 чийг агууламж бусад тасалгаанд: - **ашиглалтанд оруулахад:** ≤ 300 L/L - **ажиллуулахад:** ≤ 500 L/L - **Жилд SF6 хий алдагдах хэмжээ:** ≤ 0.3 %

## Давуу тал

- Судалгаа хөгжүүлэлтэд ихээхэн хөрөнгө оруулсны үр дүнд инновацийн шилдэг ололтуудыг бүтээгдэхүүнд багтаасан - KEMA-ийн өндөр техникийн үзүүлэлт, дизайнд тавигдах шаардлагыг хангасан - Тусгаарлалтын түвшин нь IEC ба GB стандартаас өндөр: - Self-blast хосолсон таслуур, 3 байрлалтай хуурай салгуур ба газардуулгын салгуур, приводын удирдлагын механизмтай - Давхар битүүмжлэгдсэн цагираг бүтэц - Хамгийн бага талбай; Хамгийн бага интервалын өргөн 800мм-тэй компакт ба стандартчилагдсан модулийн загвар - Хүйтэн, чийглэг, давстай манан, далайн эрэг, өндөрлөг газарт суурилуулах боломжтой - Германы DMG-ээс импортолсон Four Axis Milling CNC Machining Center-ийн боловсруулсан приводын механизмын хийцийг үйлдвэрлэдэг - Германы Hubers компаниас импортолсон вакуум эпокси цутгах аргын үйлдвэрлэлийн шугам

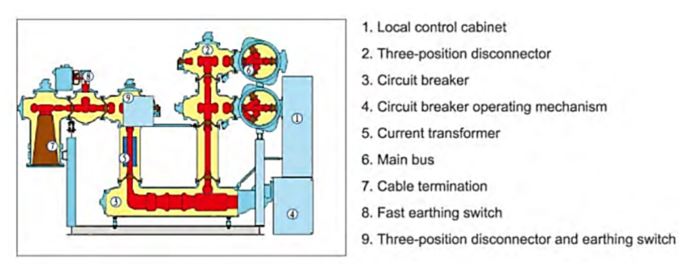

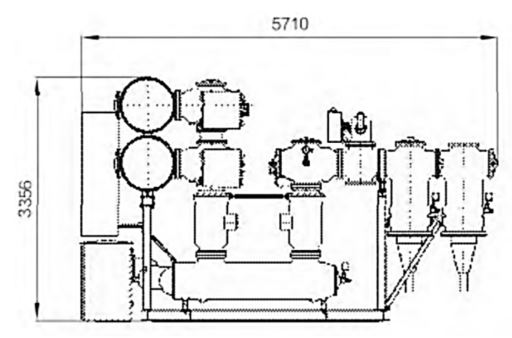

## Зураг
