35 кВ 1 хэлхээт шугамын У35-1 маркийн Төмөр тулгуур

35 kV U35-1 series Single circuit Lattice tower

У35кВ-1; У35кВ-1T Tулгуур Халуун цайрын бүрээстэй Суурь нь 42000мм Хөндлөвчийн доод хэсэг хүртлэх зай 10м

## Ерөнхий мэдээлэл

Цахилгаан дамжуулах шугамын дамжуулагч утас, аянгын троссыг зохих өндөрт өргөж газар болон дамжуулагчийг өөр хооронд нь тодорхой зайд байрлуулах тоног төхөөрөмжийг агаарын шугамын тулгуур гэж нэрлэнэ. Монгол улсад 35 кВ болон түүнээс дээш өндөр хүчдэлийн цахилгаан дамжуулах шугаманд төмөр болон төмөрбетон тулгуур ихэвчлэн ашиглагдаж байгаа ба төмөр тулгуурын хувьд цайрдсан ган төмрөөр хийсэн торон хэлбэртэй цамхаг тулгуур (Lattice Steel Tower)-ыг өргөн ашиглаж байна.

У35-1Т - 35 кВ -ын цахилгаан дамжуулах шугамын нэг хэлхээт төмөр тулгуур бөгөөд мөстлөгийн I-IV, салхины IV хүртэл мужуудад угсрагдах АС-70 -аас АС-150 хүртэлх хөндлөн огтлол бүхий утастай шугамын төмөр тулгуур юм.

## Техникийн шаардлага

- **Суурилуулалтын нөхцөл:** Гадаа - **Дамжуулагчийн марк:** АС70 - АС150 - **Суурилуулах өндөр: далайн түвшнээс дээш:** ≤ 1350 - **Орчны температур:** -45°С - +45°С - **Газар хөдлөлтийн зэрэг:** 7-8 балл - **Бохирдлын зэрэг:** IY - **Салхины хурд:** ≥35 м/сек, IV - **Харьцангуй чийгшил:** ≥80 % - **Мөсжилтийн зэрэг:** 10-25 мм, I-IV - **Салхины ачаалал:** IY - **Хийц:** C345 халуун цинкэн түрхлэгтэй

## Стандартууд

IEC 60826 , IEC 61774, ГОCT27772-88, ГОСТ 3.407-68/73, DIN17100-80 , ГОСТ 9.307-89

**Марк:** У35-1 (аянгын троссгүй) У35-1T (аянгын тросстой)

## Техникийн үзүүлэлт

- **Cуурийн хэмжээ:** 4.2 м - **Доод траверс хүртэлх өндөр:** 10 м - **Цинкэн бүрхүүлгүй үеийн жин:** 2964 кг - **Цинкэн бүрхүүлтэй үеийн жин:** 3080 кг - **Системийн хамгийн их хүчдэл:** 126 кВ - **Оноосон давтамж:** 50 Гц - **Тулгуурын өндөр:** 14 м - **Үйлдвэрлэлийн давтамжтай хүчдэл даах чадвар:** 95кВ - **Аянгын хүчдэлийн импульс даах чадвар:** 650 кВ

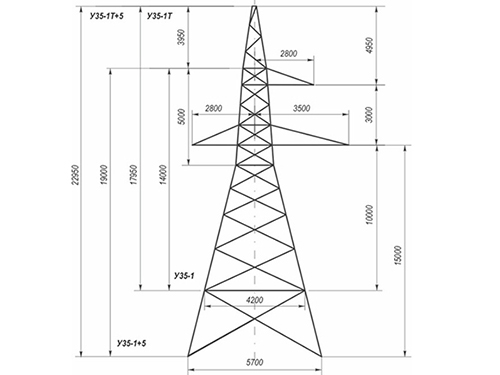

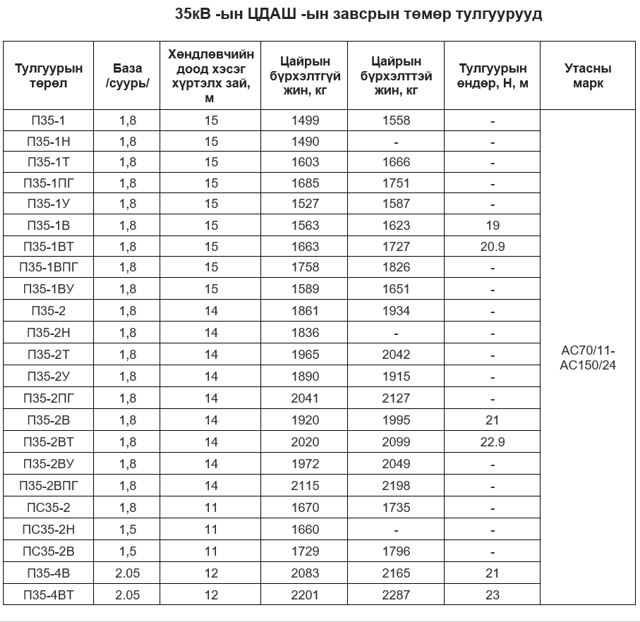

## Зураг

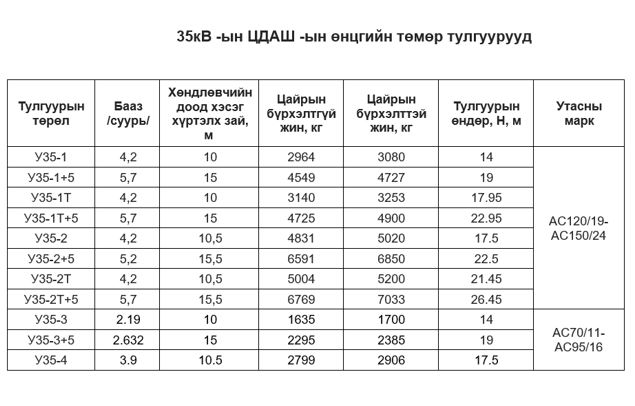

## 35 кВ-ын ЦДАШ-ын өнцгийн төмөр тулгуурууд: У35-1, У35-1+5, У35-1Т, У35-1Т+5

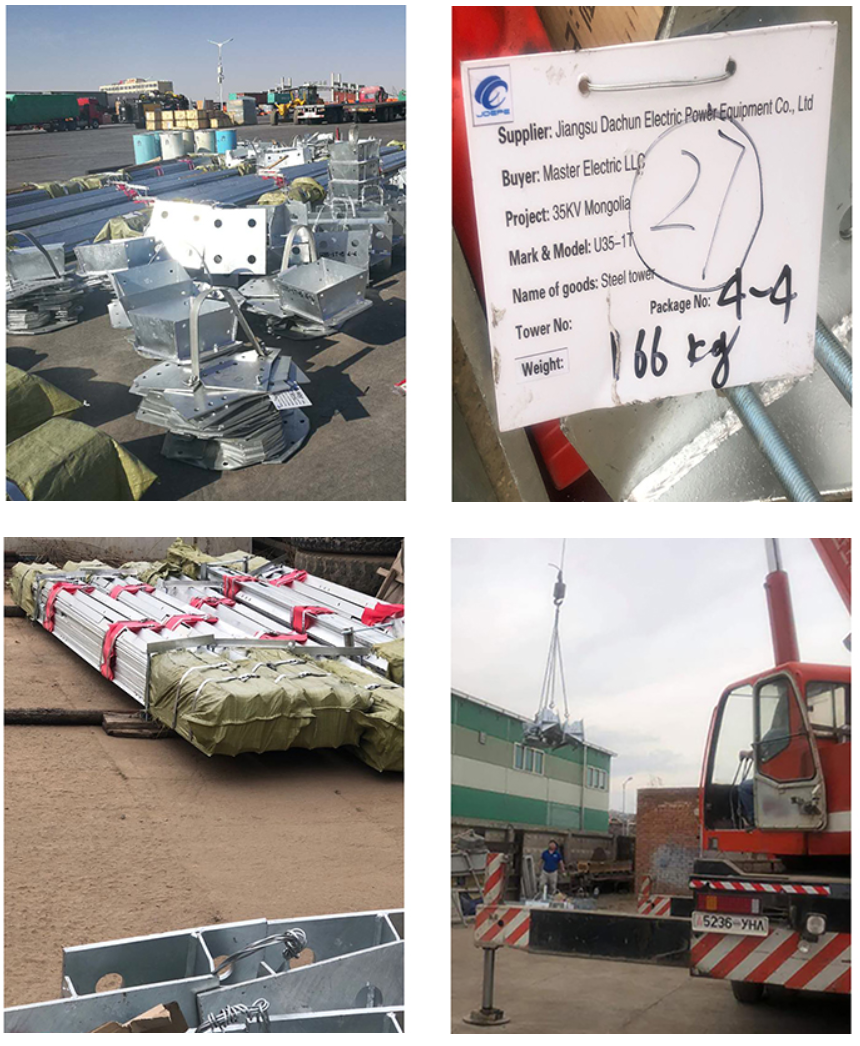

**Нэг иж бүрдэл тулгуурт дараах эд ангиуд багтана:** -1 жижиг багц тулгаар төмөр -1 багц угольник төмөр -1 багц холболтын төмөр -1 багц хөлний төмөр -1 төмөр савтай боолт (бочка)

- **Үйлдвэрлэгч:**     Jiangsu Dachun Electric Power Equipment LLC - **Нийлүүлэгч:**     Master Electric LLC

## Зураг
