Зөөврийн SVG (Mobile SVG)

Mobile SVG

## Ерөнхий мэдээлэл

Зөөврийн SVG нь өргөж зөөвөрлөх боломжтой, хөдөлгөөнт, контейнер хэлбэрийн CТАТКОМ юм. Зөөврийн төрлийн энэ SVG-г шинэ эрчим хүчний эх үүсвэрийг тестлэх, томоохон спорт, урлагийн арга хэмжээний үед реактив чадлыг зохицуулах, уул уурхай болон томоохон аж үйлдвэрийн үйл ажиллагаанд ашигладаг.

STATCOM буюу Статик синхрон компенсатор нь хүчдэлийг зохицуулдаг төхөөрөмж юм. Үүнийг мөн SVG (Static Var Generator) буюу статик вар үүсгүүр ч гэж нэрлэдэг. Энэ нь хүчний электроникд суурилсан хүчдэлийн түвшинг хувиргагч бөгөөд реактив чадлын үүсгүүр эсвэл шингээгч болж чаддаг. Энэ уян хатан хувьсах гүйдлийн дамжуулах системийн (FACTS) нэг шийдэл бөгөөд хүчдэлийн хэлбэлзэл буюу фликерийг илрүүлж, нэн даруй компенсацлахаас гадна чадлын итгэлцүүрийг удирддаг. Бүрэн удирдаж болохуйц хүчний электроникийн төхөөрөмж болохын хувьд STATCOM нь багтаамжийн болон нөлөөмжийн чадлыг аль алиныг хангаж чадна.

STATCOM нь реактив чадлыг компенсацлах, хүчдэлийн түвшинг удирдах, тогтворжилтыг хангах зэрэг сүлжээний операторын шаардлагуудыг бүрэн хангаж чаддаг. Ингэснээр төвийн системтэй зэрэгцээ ажиллагаанд буюу ашиглалтын үед гарч болох нэгдсэн сүлжээний дүрмийн шаардлагатай холбоотой торгууль ноогдуулах эсвэл үйлдвэрлэлийг хязгаарлах, цаашлаад системээс тусгаарлах зэрэг эрсдэлд хүргэхгүй.

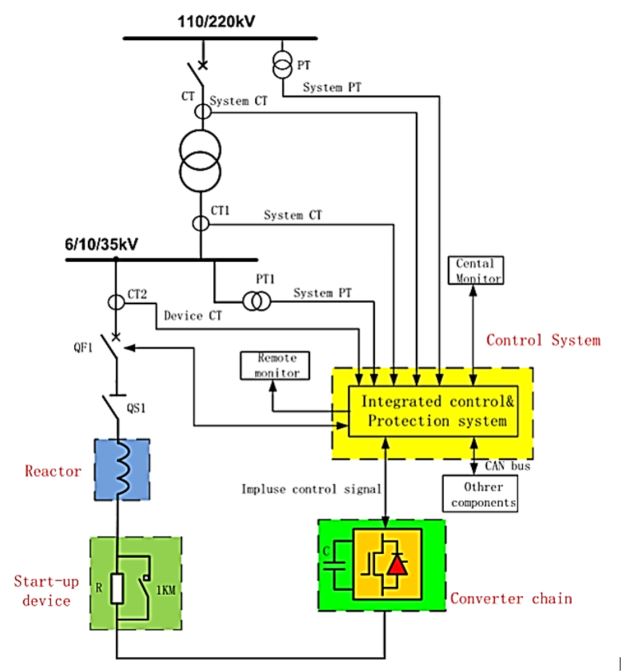

STATCOM нь реактор эсвэл трансформатор, асаалтын төхөөрөмж, хүчний электроникийн хөрвүүлэгч төхөөрөмж, ухаалаг удирдлага, хамгаалалтын систем, хөргөлтийн систем зэргээс бүрдэнэ.

## Техникийн шаардлага

- **Суурилуулах газар:** Дотор / Гадаа - **Ажиллах температур:** -40°С - +40°С - **Далайн түвшнээс дээш:** ≤ 1350 м

## Техникийн үзүүлэлт

- **Оноосон хүчдэл:** 6, 10 кВ - **Хүчин чадал:** ± 0,6MVar ̴ ± 10MVar - **Оноосон давтамж:** 3 фазын 50 Гц - **Хариу үзүүлэх хугацаа:** ≤ 10 м/сек - **Хэт ачаалал:** 1.1 дахин урт хугацаанд, 10 секундэд 1.2 дахин - **Гармоник:** ≤ 3 % - **Удирдлагын хэлхээний тэжээл:** DC 220/110В AC 380В - **Чадлын алдагдал:** Оноосон чадлын 0.8% - **Хөргөлтийн систем:** Агааран / Усан - **Ажиллагааны горим:** Voltage idle control system/Transient Voltage compensation/System idle control/Load compensation - **Хамгаалалтын зэрэг:** IP54 - **Холболт:** Кабель - **Зөөвөрлөх:** Ачаа тээврээр зөөвөрлөх, бусад аюулгүй байдал хангасан

## Давуу тал

**Маш сайн компенсацийн гүйцэтгэл:** - **STATCOM нь реактив хүчийг динамикаар, тасралтгүй өөрчлөх боломжтой бөгөөд эрчим хүчний коэффициентийн компенсацийн шаардлагыг 0.98-аас дээш бүхий л хугацааны туршид хангаж чаддаг. STATCOM-ийн компенсацлах нөлөөлөл нь ижил хүчин чадалтай импеданс төрлийн нөхөн олговрын төхөөрөмжөөс 1.2 дахин их юм. STATCOM нь хөрөнгө оруулалтын өндөр өгөөжтэй байдаг.** ** Хоёр талт тохируулгатай, ижил хүчин чадалтай реактив хүчийг хангах, шингээх чадвартай.**

**Маш сайн гармоник шинж чанарууд:** - **Бага эрэмбийн гармоникийг арилгахын тулд дэвшилтэт каскад топологи, олон түвшний PWM технологийг ашигладаг. Гаралтын хүчдэл ба гүйдлийн гажуудлын аль аль нь 3% -иас бага байна.** - **STATCOM-ийг 13-р гармоник, ялангуяа уул уурхай, төмөрлөг, төмөр зам болон бусад салбарт гармоник, импакт ачаалал ихтэй салбарт ашиглахад ашиглаж болно.**

**Маш сайн хариу өгөх хурд:** - **STATCOM-ийн ойр давталтын хариу өгөх хугацаа 20ms-ээс бага байна. CIGRE буюу эрчим хүчний томоохон стандартчиллын байгууллагаас STATCOM-ийн хариу өгөх хугацаа хамаагүй хурдан бөгөөд flicker-ийг бууруулах чадвар нь SVC буюу Статик Вар компенсатораас 4 ~ 5 дахин их байдаг гэж дүгнэжээ.**

**Хэрэглээ:** - **Дамжуулах системийн зангилаа дэд станц, шугам дамжуулах хүчин чадлыг нэмэгдүүлэх.** - **Ачааллын төв дэд станцын реактив чадлыг оновчлох, хүчдэлийн тогтвортой байдлыг сайжруулах.** - **Өргөх ба эргүүлэг болон бусад уурхайн ачааллын реактив чадлын нөхөн олговор ба гармоник дарах.** - **Нүүрс угаах үйлдвэрийн ачааллын реактив чадлын компенсацлах ба гармоникийг дарах** - **Цахилгаанжуулсан төмөр замын зүтгүүр ба туслах цахилгаан хангамжийн систем** - **Салхи, нарны цахилгаан станцуудад бага хүчдэлээр дамжин өнгөрөх функц (LVRT)** - **Тээрэм ба бусад үйлдвэрлэлийн ачааллыг реактив чадал ба гармоникийн компенсаци** - **Хүчдэлийн хэлбэлзэл ба цахилгаан нуман зуухны flicker арилгах**

## Зураг
